Maquinària escènica
En els teatres i sales, especialment dins de l'escenari, trobem diversos sistemes de suspensió i elevació de càrregues, compostos per cortes y varales.
Les càrregues poden ser mòbils o estàtiques, i depèn de les necessitats de el moviment dels elements fem servir un o altre sistema.
Maquinària escènica
En els teatres i sales, especialment dins de l'escenari, trobem diversos sistemes de suspensió i elevació de càrregues, compostos per cortes y varales.
Les càrregues poden ser mòbils o estàtiques, i depèn de les necessitats de el moviment dels elements fem servir un o altre sistema.
Retallades contrapeses
Tbcxxx horitzontal
Tbcxxx puntual
Tbcxxx vertical
Talls manuals
TMU | Tall de motorització Uniespira
El Corte Motoritzat Uniespira és un sistema d'elevació de càrregues escenogràfiques i material tècnic.
compost per:
- Motor trifàsic tipus F amb reductor irreversible (cargol sense fi - engranatge)
- fre electromagnètic, com 2º sistema de seguretat
- Politges de tir i de seguiment
- Cable d'acer antigiratori de 5 mm amb elements d'amarratge i anivellament
- Joc de finals de carrera instal·lat en el grup motor: 2 més alt i 2 inferiors
- Tirs amb sistema d'unió a doble varal, doble varal electrificat o altres elements escènics
- Se li pot incorporar: cèl·lules de càrrega, codificadors, sensors de descavalcament, i altres elements electrònics
- Alçada màxima de treball: 12 m
Models configurables segons les necessitats de el projecte.

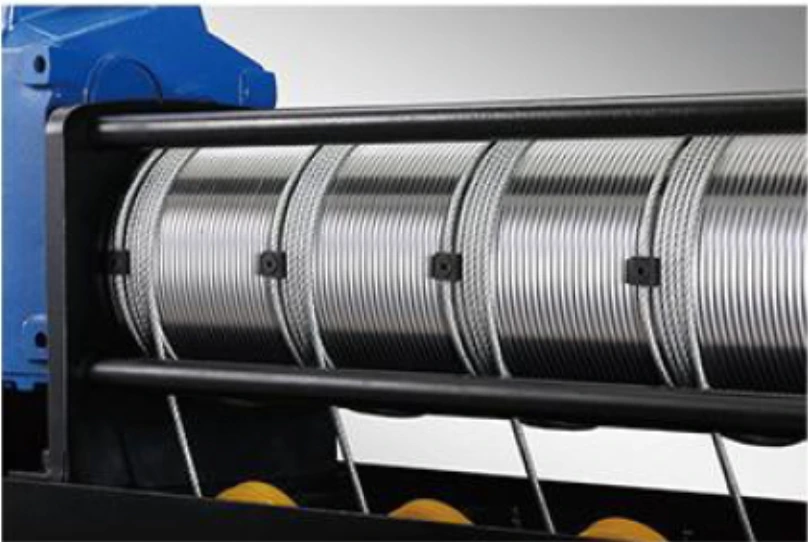

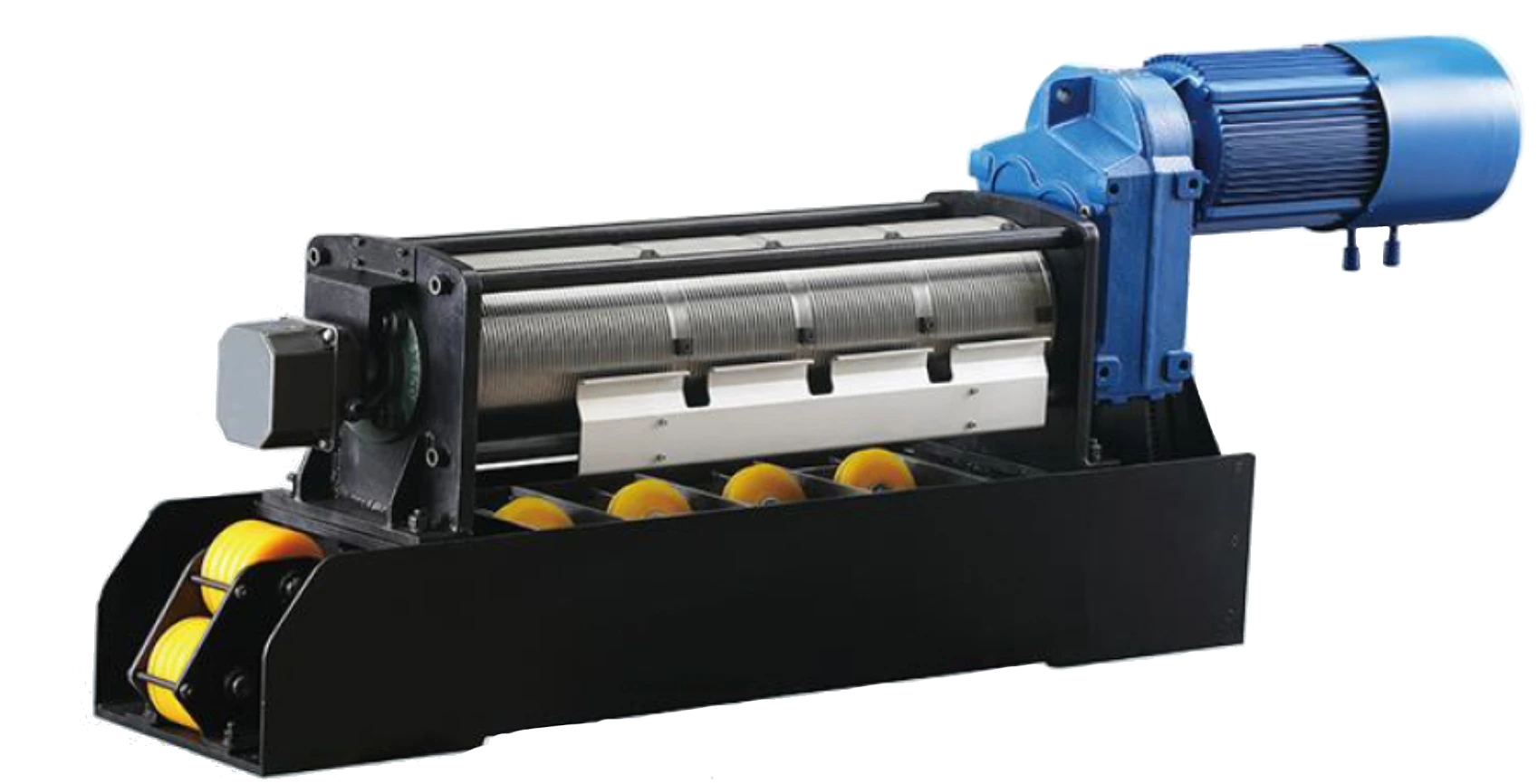

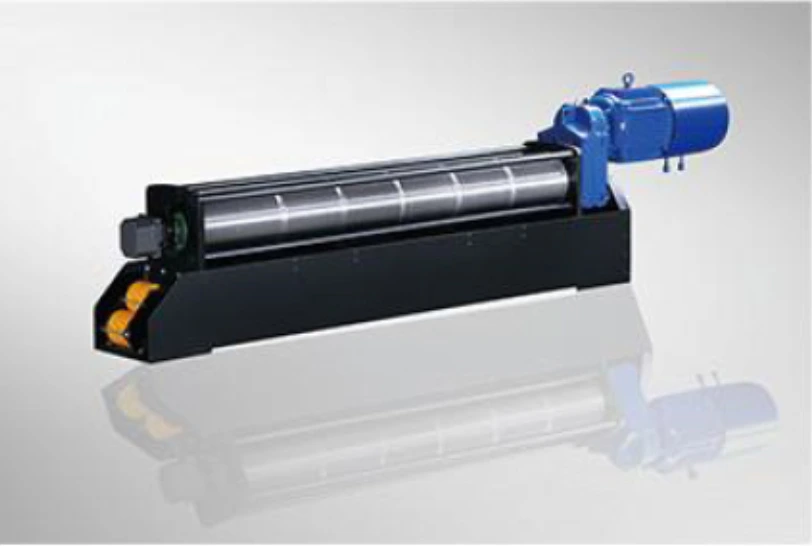

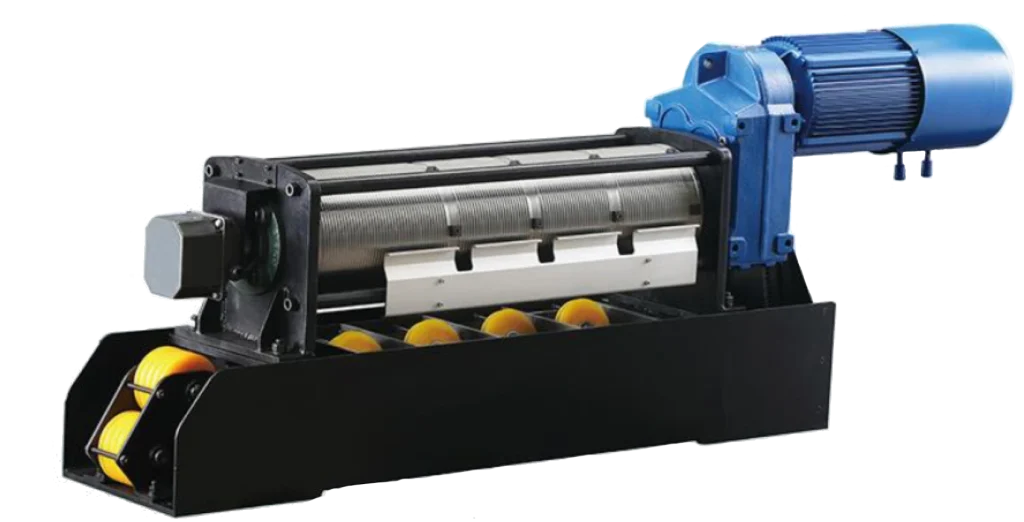

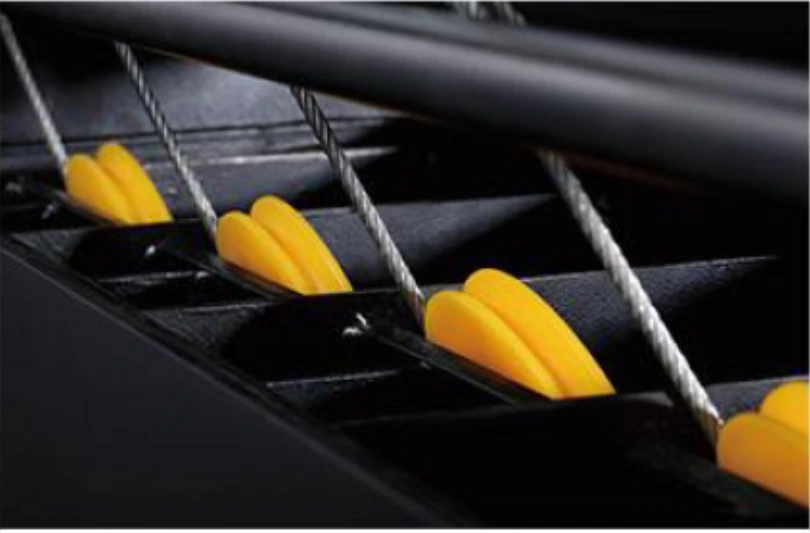

Tbcxxx horitzontal
Aquest equip motoritzat permet la instal·lació de diversos trets al mateix equip, permetent així l’elevació d’estructures pintoresques que requereixen diversos punts d’ancoratge amb un sol equipament. Aquesta característica oprimeix un ús d’espai escènic òptim, així com un nivell de seguretat robust.
Les principals característiques d’aquest equip són:
- Factor de seguretat elevat amb components
sobredimensionat - Doble fre de electromagnètic en silenci amb capacitat de control independent
- Control de posició amb codificador absolut amb resolució de 8192 PPV.
- Detector de cables de banda mitjançant sensor inductiu / capitiva
- Cèl·lula de càrrega DMS 4-20 Ma
- Cost de manteniment minimitzat. Llarga -Running Life
- Control individual o grupal
- Preparat per CAT4/SIL3
Oferim diversos models d’aquest equip per adaptar -se a les vostres necessitats, Poder triar el nombre de trets, La càrrega màxima per suportar, La velocitat…

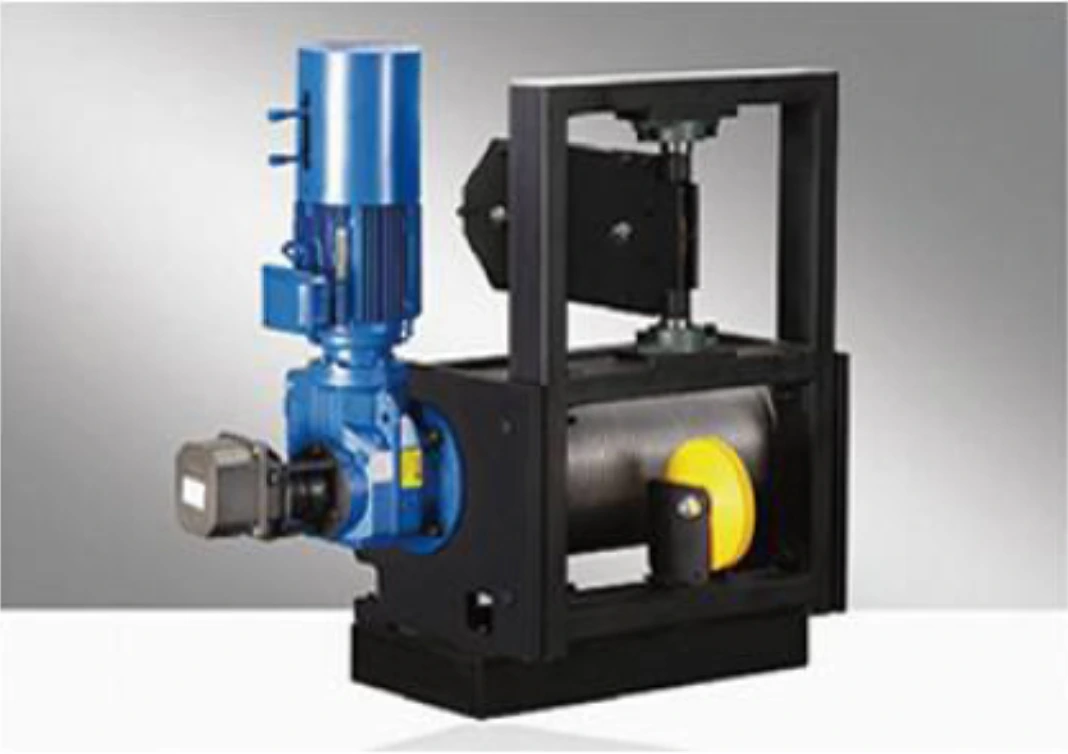

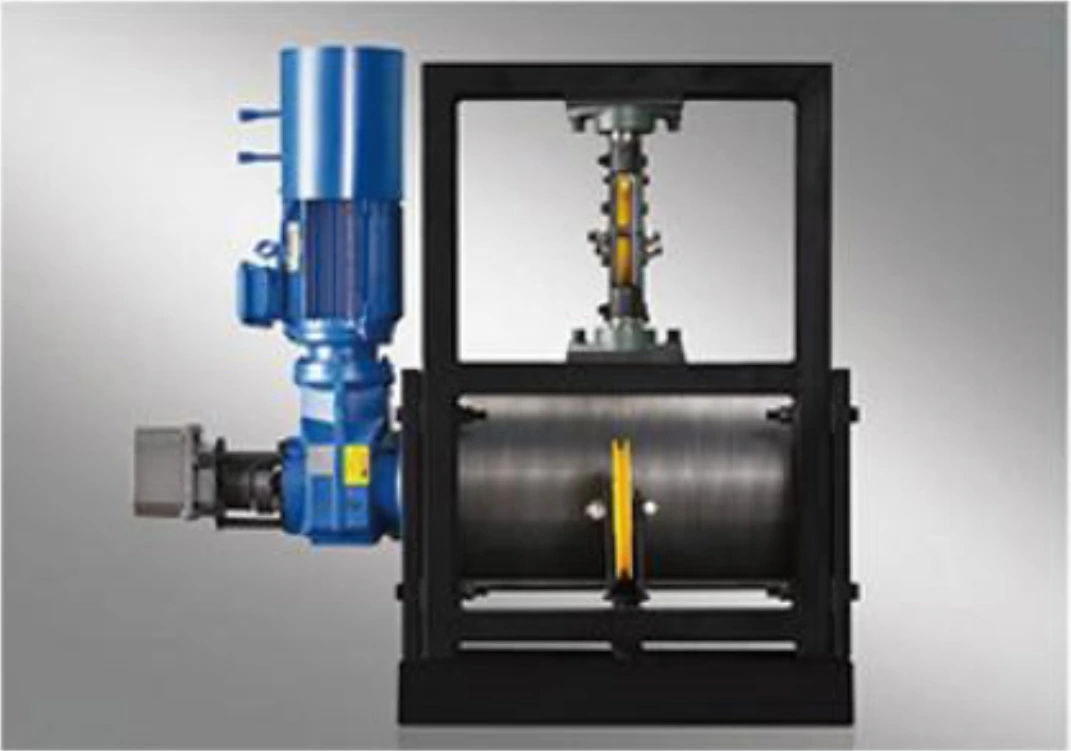

Tbcxxx puntual
Aquest sistema de shot, Permet que un motor estigui instal·lat, Però gràcies al seu sistema intern d’eixos mòbils, El cable arriba a qualsevol punt del vostre espai escènic.
Indicat tant per a sistemes específics fixos com equips de PA i llums d'habitacions, Pel que fa als sistemes pol·livalents específics en una caixa pintoresca.
Les principals característiques d’aquest equip són:
- Factor de seguretat elevat amb components sobredimensionats
- Doble fre de electromagnètic en silenci amb capacitat de control independent
- Control de posició amb codificador absolut amb resolució de 8192 PPV
- Detector de cables de banda mitjançant sensor inductiu / capitiva
- Cèl·lula de càrrega DMS 4-20 Ma
- Cost de manteniment minimitzat. Llarga -Running Life
- Preparat per CAT4/SIL3
Oferim diversos models d’aquest equip per adaptar -se a les vostres necessitats.

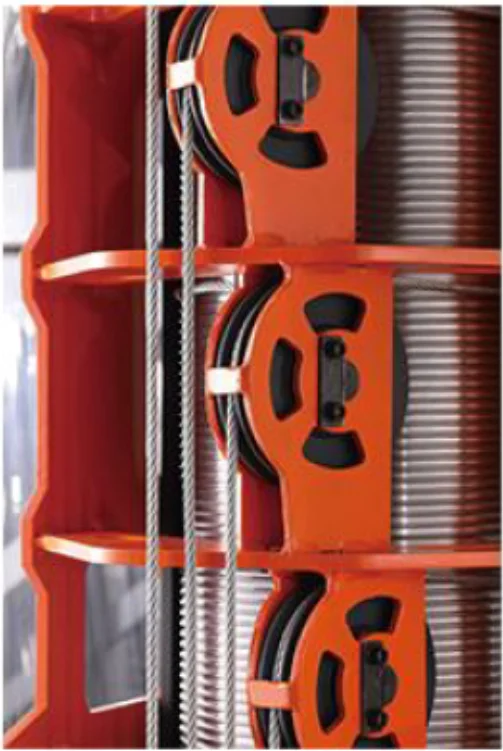

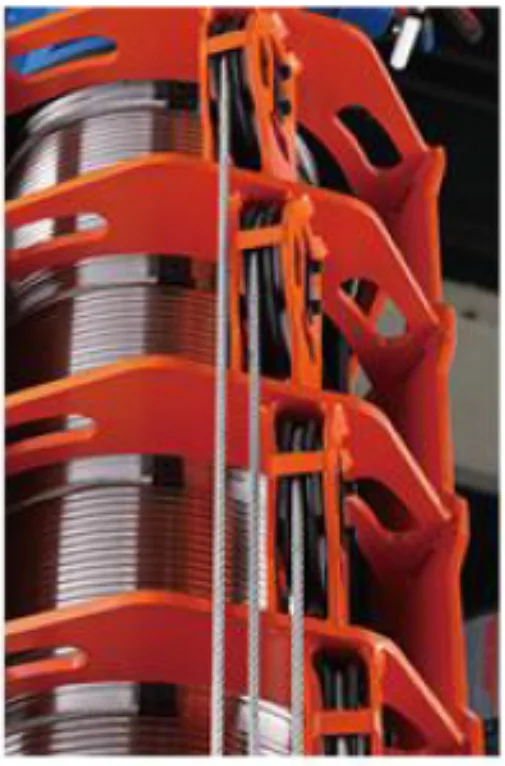

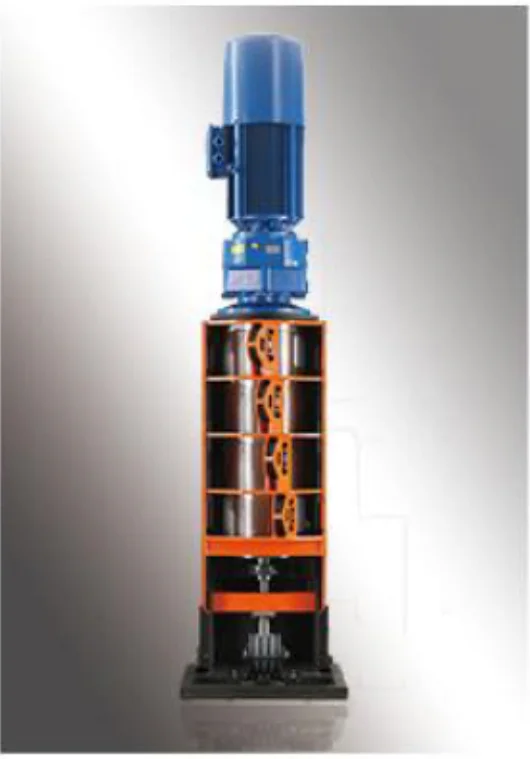

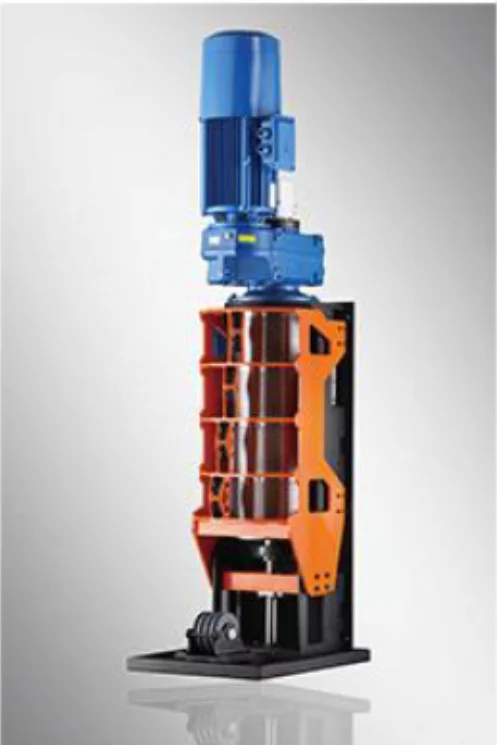

Tbcxxx vertical
Aquest equip està especialment indicat per a espais estrets, Però amb alçada. De la mateixa manera que el sistema horitzontal, Té un nombre variable de trets, de entre 2 y 6 Per poder manejar estructures pesades de manera segura i fiable.
Les principals característiques d’aquest equip són:
- Factor de seguretat elevat amb components sobredimensionats
- Cost de manteniment minimitzat. Llarga -Running Life
- Doble fre electromagnètic en silenci amb monitoratge independent
- Control de posició per mm amb codificador absolut.
- Detector de cables de banda
- Cèl·lula de càrrega DMS 4-20 Ma
- Efecte de superposició i salt minimitzat gràcies al seu disseny vertical
Oferim diversos models d’aquest equip per adaptar -se a les vostres necessitats, Poder triar el nombre de trets, La càrrega màxima per suportar, La velocitat…
Talls manuals
A Scenotecnic som especialistes en adaptar les solucions a l’espai on treballem. És per això que també oferim solucions manuals de diverses característiques que ens permeten aprofitar l’espai al màxim. Instal·lem sistemes de tall manuals de diversos tipus:
- Tall manual bàsic
- Talleu amb el manual d’apilament
- Tall manual de Singasira
Aquestes solucions permeten manejar -les manualment càrregues pesades, I alguns d’ells, També permeten que la ruta de tir sigui molt inferior a la càrrega, reduint així l’espai necessari per al funcionament adequat del sistema.
Poseu -vos en contacte amb nosaltres perquè donem la solució que necessiteu.
Retallades contrapeses
El Corte Instruccions Contrapesat s'usa per a l'elevació i suspensió de càrregues pesades. Consisteix en compensar el pes de la càrrega escenogràfica o de material tècnic amb un contrapès per poder manipular-la suaument i sense sobreesforç.
Sistema compost per:
- Vareta d'alumini simple o doble ø50 mm. Acabat en negre mat, pintat a l'forn
- Cables d'acer
- Politges de tir, seguiment i desembarcament
- Politges de reenviament superior i inferior per a la maniobra
- Corda de gran diàmetre per a maniobra (ø 20-25mm)
- Àncora guiada per a pesos
- Guia per a l’àncora amb perfils metàl·lics
Generalment s'utilitzen dos tipus de sistemes contrapesats:
1- Sistema contrapesat directe, en què el pes i la ruta de la vareta i el de l'àncora són iguals.
Pv= Pa
Rv= Ra
2- Sistema contrapesat de doble recorregut, on el recorregut de la vara és el doble que el de l'àncora, i pes de l'àncora és el doble que el de l'varal. És ideal per a espais petits en els quals es vol alliberar espai en el nivell de terra.
2Pv= Pa
2Ra= Rv
