Información general:

El telón cortafuegos es una medida pasiva contra incendios. Su función principal es impedir la no propagación de humo y llamas entre la caja escénica y el patio de butacas en caso de desencadenarse un incendio,  la bajada debe ser rápida y segura permitiendo el tiempo suficiente para la evacuación del edificio.




Funcionamiento:

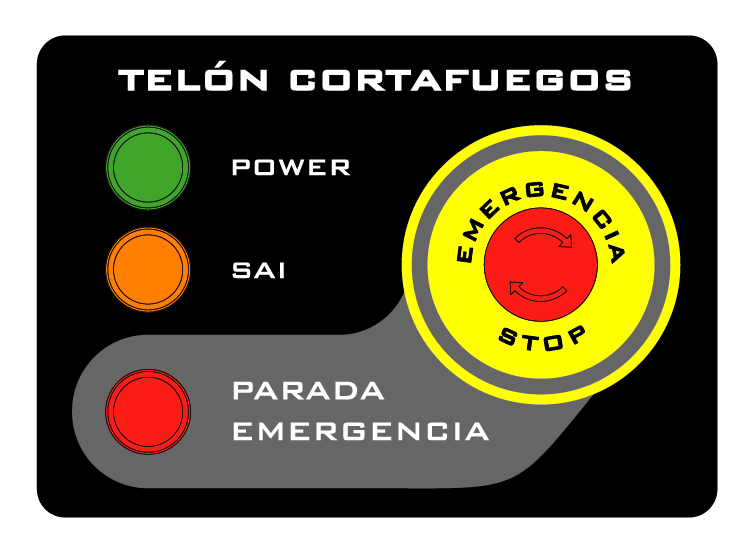

Piloto power:

Indica que el sistema recibe alimentación correctamente.

Piloto SAI:

indica que la alimentación eléctrica ha sido interrumpida y el sistema está siendo alimentado por las baterías de respaldo.

Piloto de Parada de emergencia:

indica que el botón de parada de emergencia está activado.

Botón de Parada de emergencia:

Al pulsar el botón de emergencia se interrumpe la bajada del telón una vez accionada la bajada y activa la indicación sonora.

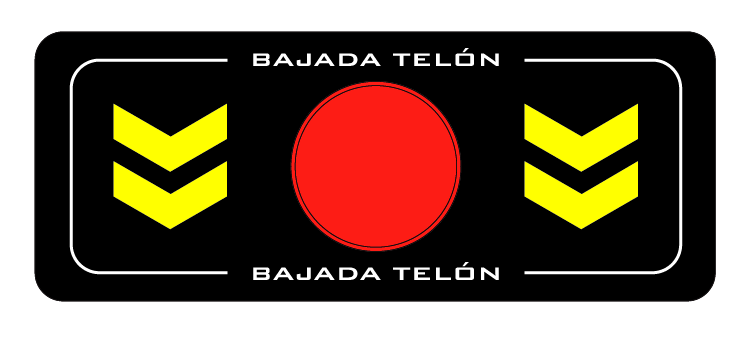

Botón Bajada de telón:

Al pulsar inicia la bajada automática del telón cortafuegos hasta el final del recorrido, activando la indicación luminosa y sonora.

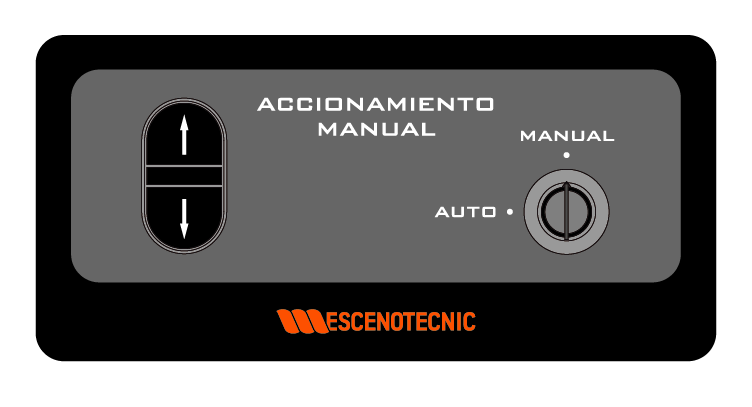

Accionamiento manual:

Permite la subida y bajada manualmente del telón cortafuegos en la posición deseada. para ello será necesario.

  1. Introducir la llave y mantenerla pulsada en posición manual.
  2. Pulsar en el botón de subida o bajada hasta la posición deseada.

Cuando se acciona se activa la indicación luminosa y sonora.

Consejos de seguridad:

  • Cerciórese de bajar el telón cortafuegos sin presencia de persona u obstáculos bajo su recorrido.
  • No es recomendado colocar elementos escenográficos (no retráctiles), utillajes,  altavoces, cables o cualquier elemento en el recorrido del telón cortafuegos. La bajada automática producida por una activación del sistema de contra incendios puede producir grandes desperfectos.
  • Es recomendable bajar el telón cortafuegos en trabajos de mantenimiento.
  • Es recomendable bajar el telón cortafuegos durante las horas que el teatro permanece cerrado, para la prevención de incendios fortuitos.
  • No manipular , desconectar o «puentear» cualquier elemento de seguridad de la instalación del telón cortafuegos.

Salida auxiliar de emergencia:

La salida de emergencia es un interruptor libre de tensión.

Mediante la salida auxiliar se puede monitorizar el telón cortafuegos y la interconexión con otros sistemas externos.

Por ejemplo:  Luces, sirenas externas o sistemas retráctiles de escenografías que interfieran recorrido de la bajada del telón cortafuegos. Esto permitiría así la recogida automatizada de la escenografía en caso de bajada automática de emergencia del telón cortafuegos producido por el sistema general de incendios, evitando que en la bajada del telón colisione con la escenografía.

Características de la salida auxiliar de emergencia:

Interruptor libre de tensión

Contacto: máx. 6A 250V ~

Pinout:

XLR 3 Pin Macho

1- COM

2- NO

3- NC
