Maquinaria escénica
En los teatros y salas, especialmente dentro del escenario, encontramos diversos sistemas de suspensión y elevación de cargas, compuestos por cortes y varales.
Las cargas pueden ser móbiles o estáticas, y depende de las necesidades del movimiento de los elementos usamos uno u otro sistema.
CORTES CONTRAPESADOS
TBCXXX HORIZONTAL
TBCXXX PUNTUAL
TBCXXX VERTICAL
CORTES MANUALES
TMU | Corte Motorizado Uniespira
El Corte Motorizado Uniespira es un sistema de elevación de cargas escenográficas y material técnico.
Compuesto por:
- Motor trifásico tipo F con reductor irreversible (tornillo sin fin – engranaje)
- Freno electromagnético, como 2º sistema de seguridad
- Poleas de tiro y de seguimiento
- Cable de acero antigiratorio de 5 mm con elementos de amarre y nivelación
- Juego de finales de carrera instalado en el grupo motor: 2 superiores e 2 inferiores
- Tiros con sistema de unión a doble varal, doble varal electrificado u otros elementos escénicos
- Se le puede incorporar: células de carga, encoders, sensores de descabalgamiento, y otros elementos electrónicos
- Altura máxima de trabajo: 12 m
Modelos configurables según las necesidades del proyecto.

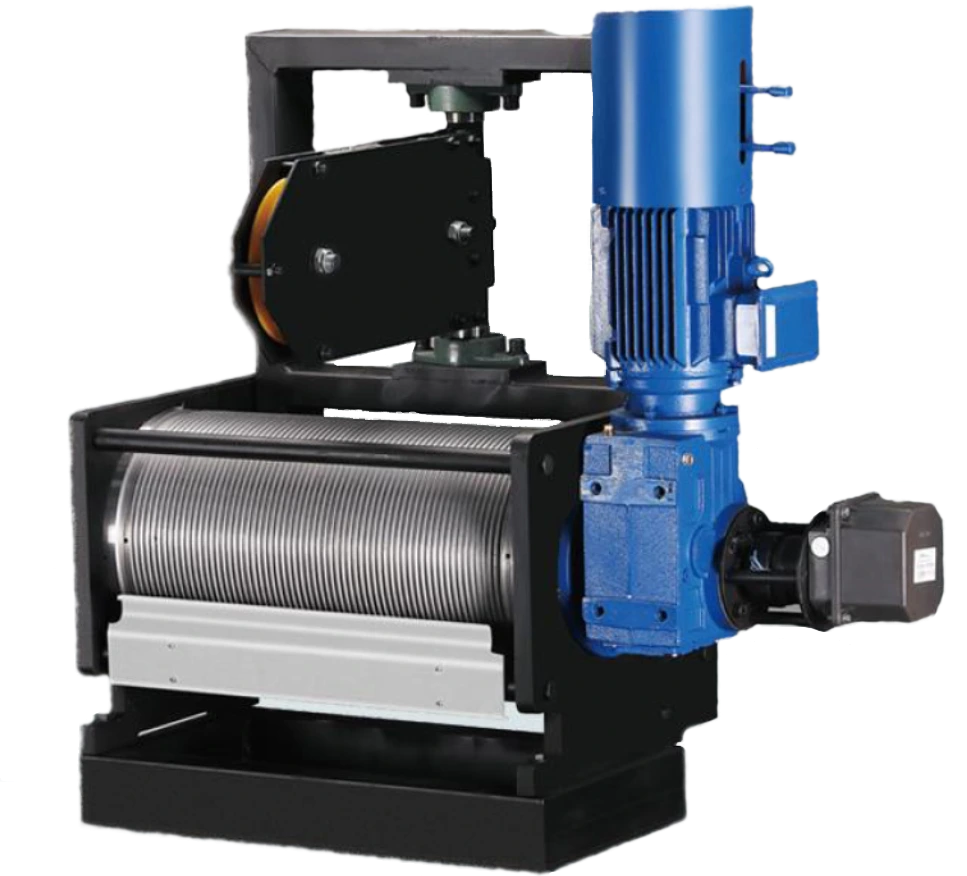

TBCXXX horizontal
Este equipo motorizado permite la instalación de varios tiros en un mismo equipo, permitiendo así la elevación de estructuras escénicas que requieren de diversos puntos de anclaje con sólo un equipo. Esta característica opfrece un aprovechamiento del espacio escénico óptimo, así como un nivel de seguridad robusto.
Las características principales de este equipo son:
- Alto factor de seguridad con componentes
sobredimensionados - Doble freno electromagnético silencioso con capacidad de monitorización independiente
- Control de posición con encoder absoluto con resolución de 8192 ppv.
- Detector de cable en banda mediante sensor inductivo / capacitivo
- Célula de carga DMS 4-20 mA
- Coste de mantenimiento minimizado. Vida útil de largo recorrido
- Control individual o en grupo
- Preparado para CAT4/SIL3
Ofrecemos diversos modelos de este equipo para adaptarnos a tus necesidades, pudiendo escoger el número de tiros, la carga máxima a soportar, la velocidad…
TBCXXX puntual
Este sistema de un solo tiro, permite tener un motor instalado de manera fija, pero gracias a su sistema interno de ejes movibles, hace llegar el cable a cualquier punto de tu espacio escénico.
Indicado tanto para sistemas puntuales fijos como equipos de PA y lámparas de sala, como para sistemas puntuales polivalentes en caja escénica.
Las características principales de este equipo son:
- Alto factor de seguridad con componentes sobredimensionados
- Doble freno electromagnético silencioso con capacidad de monitorización independiente
- Control de posición con encoder absoluto con resolución de 8192 ppv
- Detector de cable en banda mediante sensor inductivo / capacitivo
- Célula de carga DMS 4-20 mA
- Coste de mantenimiento minimizado. Vida útil de largo recorrido
- Preparado para CAT4/SIL3
Ofrecemos diversos modelos de este equipo para adaptarnos a tus necesidades.

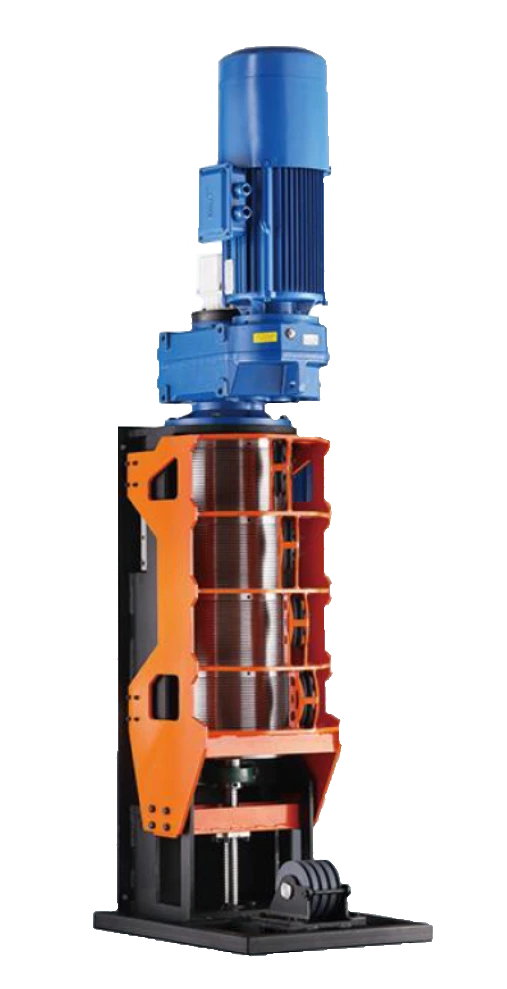

TBCXXX vertical
Este equipo es especialmente indicado para espacios estrechos, pero con altura. De la misma manera que el sistema horizontal, cuenta con un número variable de tiros, de entre 2 y 6 para poder manejar estructuras pesadas de manera segura y fiable.
Las características principales de este equipo son:
- Alto factor de seguridad con componentes sobredimensionados
- Coste de mantenimiento minimizado. Vida útil de largo recorrido
- Doble freno electromagnético silencioso con monitorización independiente
- Control de posición por mm con encoder absoluto.
- Detector de cable en banda
- Célula de carga DMS 4-20 mA
- Efecto Overlaping y Skipping minimizado gracias a su diseño vertical
Ofrecemos diversos modelos de este equipo para adaptarnos a tus necesidades, pudiendo escoger el número de tiros, la carga máxima a soportar, la velocidad…

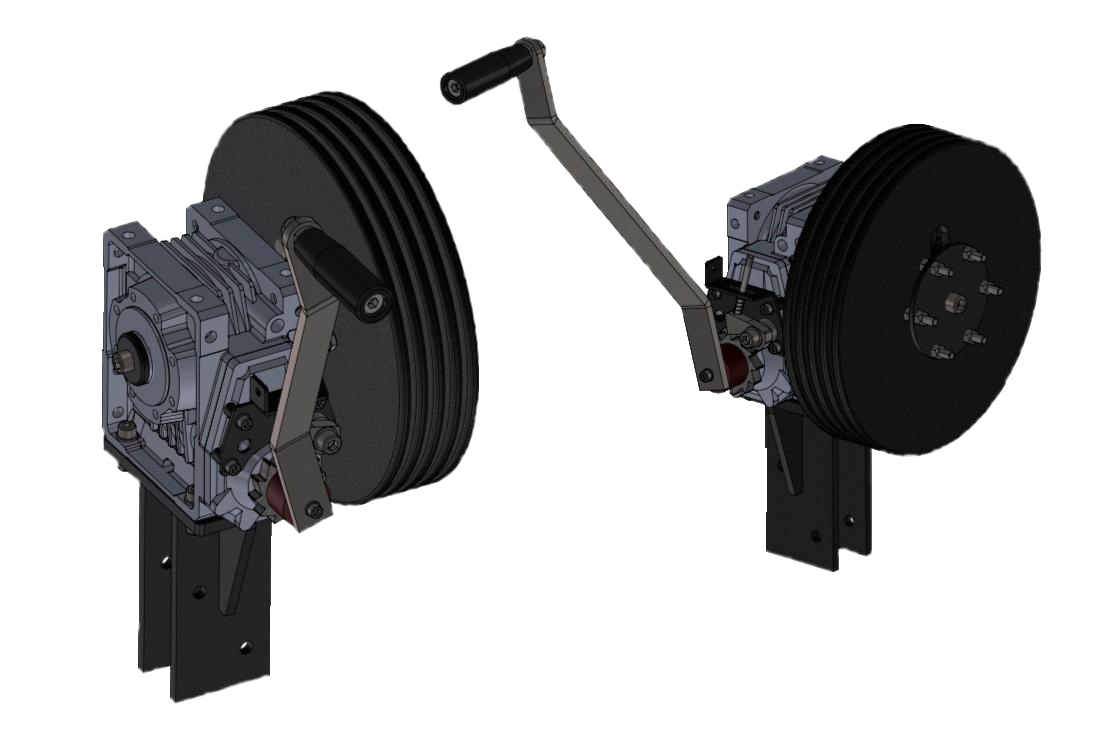

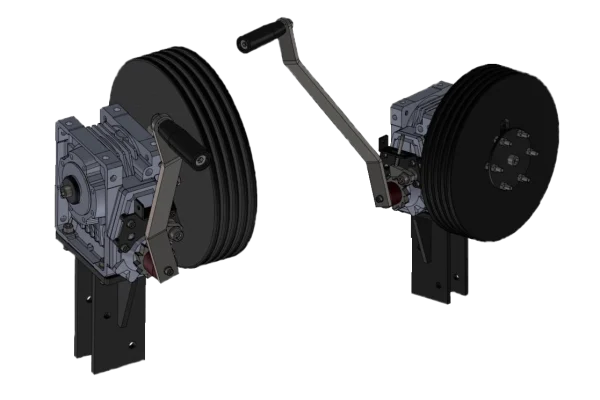

Cortes Manuales
En Escenotecnic somos especialistas en adaptar las soluciones al espacio sobre el que trabajamos. Es por eso que ofrecemos también soluciones manuales de diversas características que nos permiten aprovechar el espacio al máximo. Instalamos sistemas de cortes manuales de diversos tipos:
- Corte manual básico
- Corte con torno manual de apilamiento
- Corte con torno manual uniespira
Estas soluciones permiten poder manejar cargas pesadas de manera manual, y algunas de ellas, permiten también que el recorrido del tiro sea mucho menor que el de la carga, reduciendo así el espacio necesario para el buen funcionamiento del sistema.
Contacta con nosotros para que demos con la solución que necesitas.

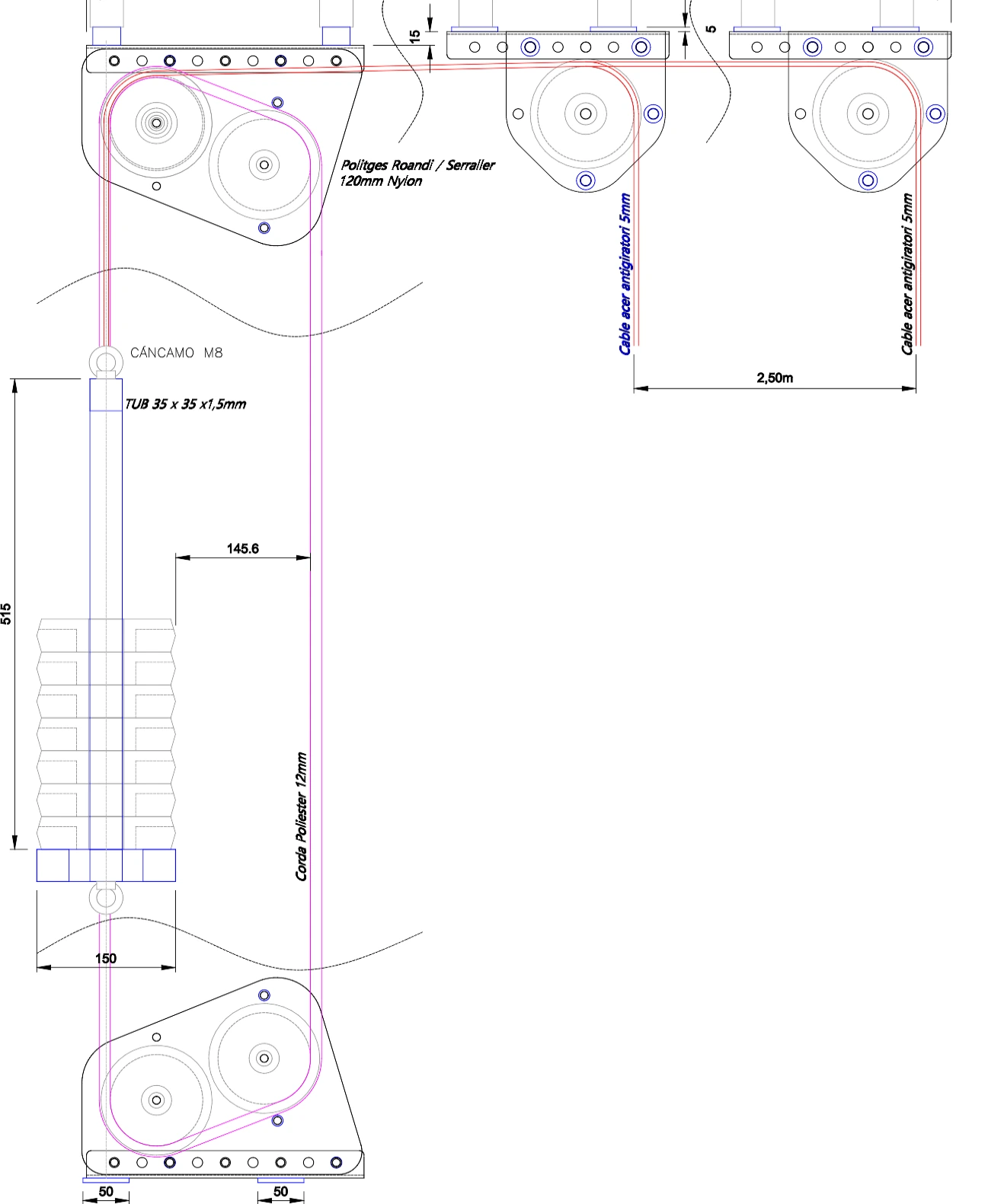

Cortes Contrapesados
El Corte Manual Contrapesado se usa para la elevación y suspensión de cargas pesadas. Consiste en compensar el peso de la carga escenográfica o de material técnico con un contrapeso para poder manipularla suavemente y sin sobreesfuerzo.
Sistema compuesto por:
- Varal simple o doble de aluminio ø50 mm. Acabado en negro mate, pintado al horno
- Cables de acero
- Poleas de tiro, seguimiento y desembarco
- Poleas de reenvío superior e inferior para la maniobra
- Cuerda de gran diámetro para maniobra (ø 20-25mm)
- Áncora guiada para pesos
- Guía para el áncora con perfiles metálicos
Generalmente se utilizan dos tipos de sistemas contrapesados:
1- Sistema contrapesado directo, en el que el peso y el recorrido de la vara y el del áncora son iguales.
Pv=Pa
Rv=Ra
2- Sistema contrapesado de doble recorrido, donde el recorrido de la vara es el doble que el del áncora, y peso del áncora es el doble que el del varal. Es ideal para espacios pequeños en los que se quiere liberar espacio en el nivel del suelo.
2Pv=Pa
2Ra=Rv
